当社は 「銅 と 黒鉛」 を使用した複合材によって、
熱伝導率８００W/Km以上の放熱基板を製作しています。

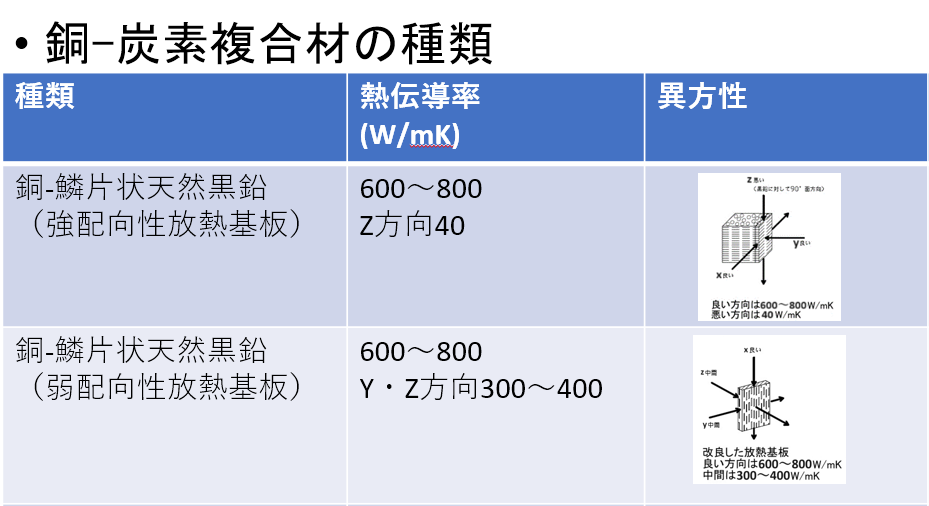

複合材の特性
顕微鏡(SEM)写真
写真１の黒い部分が、天然黒鉛です。白い部分が銅です。
このように非常にきれいな並びのため、熱伝導率が高くなっています。

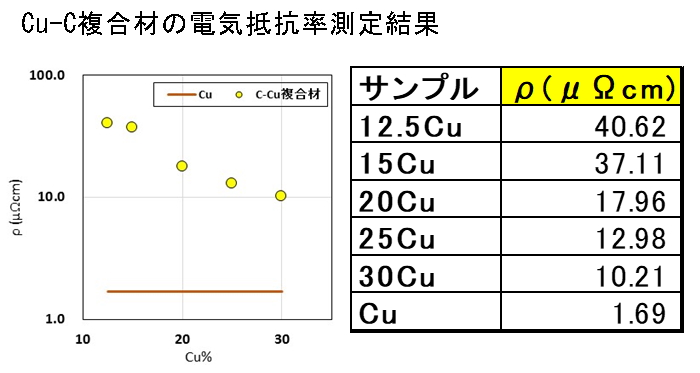

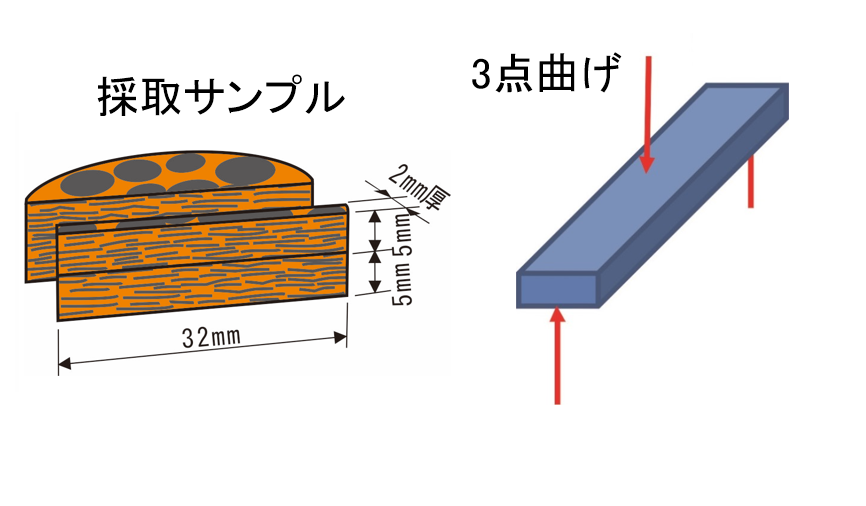

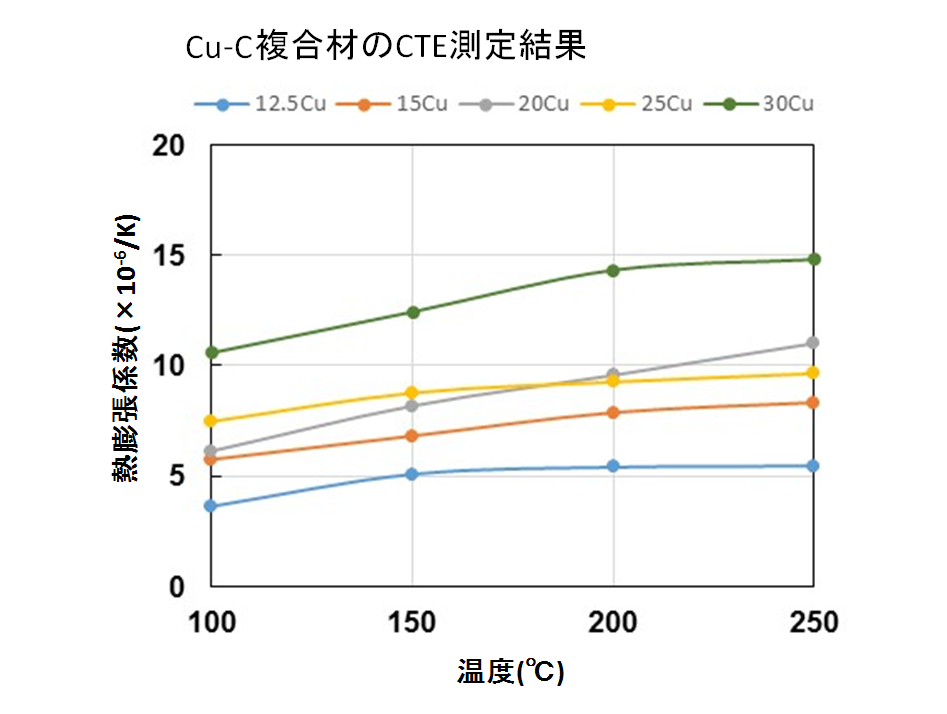

Cu-C複合材の特性
l

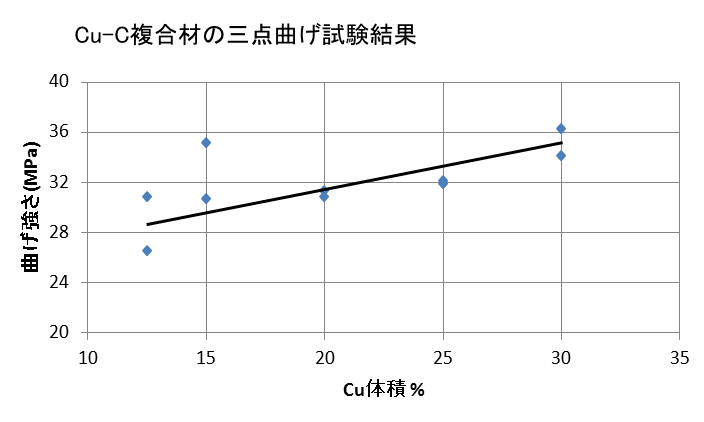

黒鉛量が多くなると強度が低下するので、10vol%Cu以下は製作が非常に困難
上記３種データの所得には広島県立総合研究所 西部工業技術センターの協力を得ています

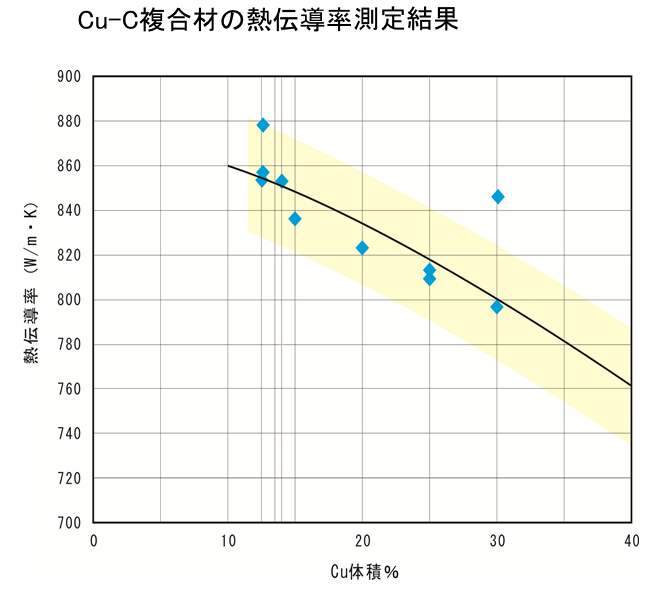

黒鉛を増やすと熱伝導率は大幅に向上する。
当社複合材の熱伝導率は800W/mK以上の数値。
12.5vol%Cu辺りが当社製造の限界。

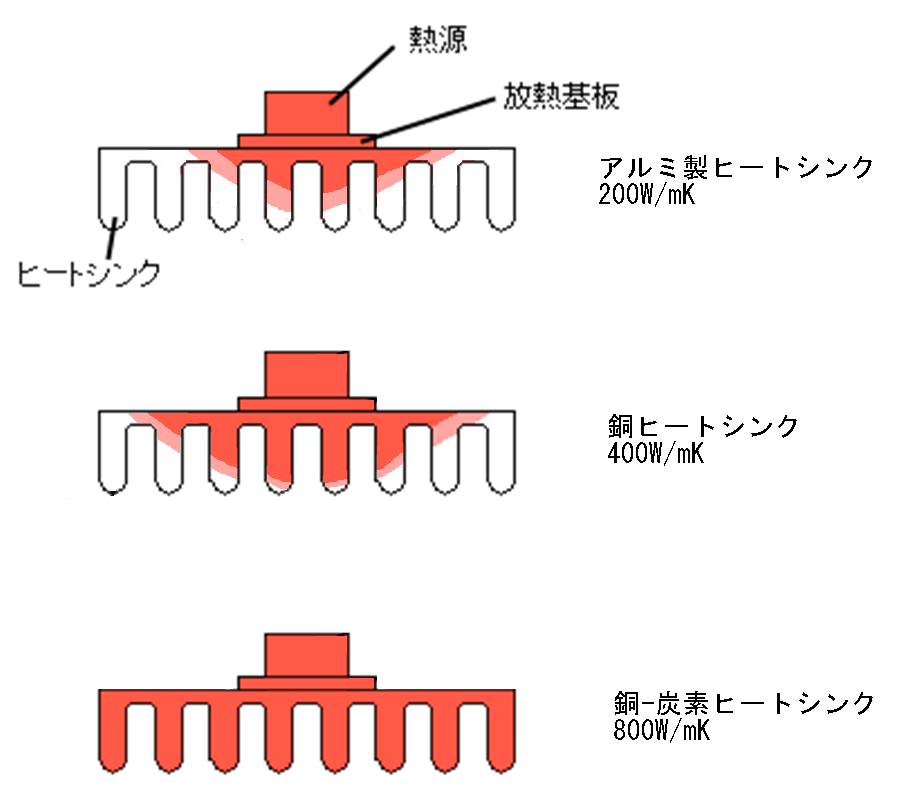

熱伝導率による熱の拡がり模式図
各種測定データ

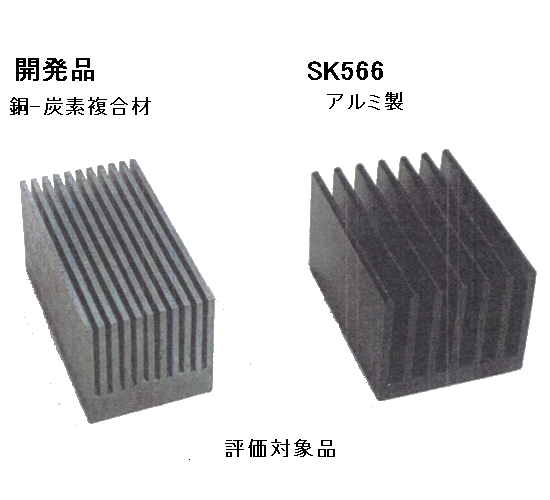

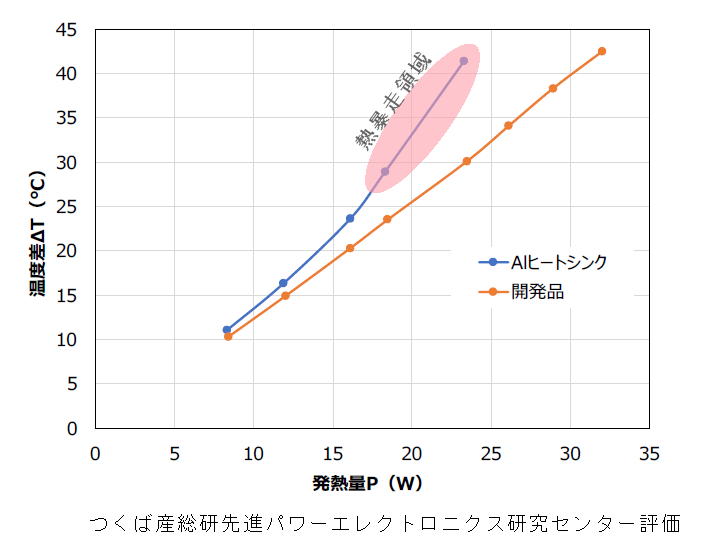

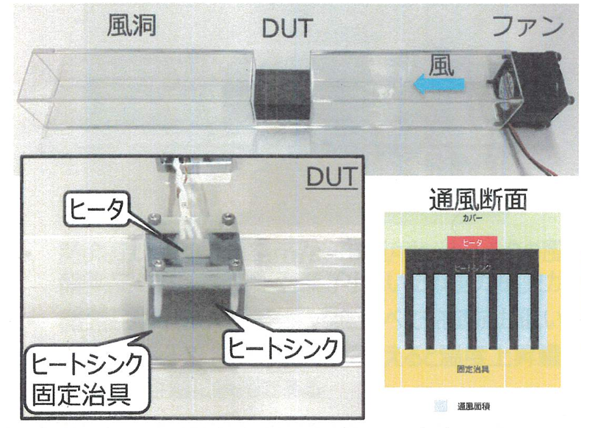

１、ヒートシンクの空冷評価

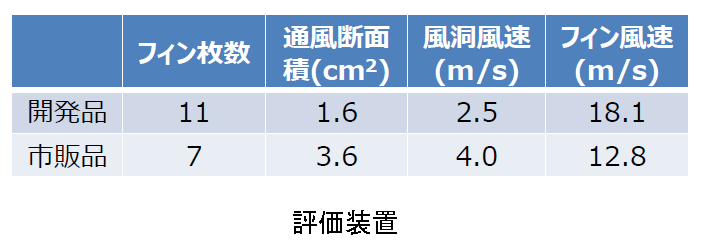

・開発品の風速は2.5 m/s、市販Alヒートシンクの風速は4.0 m/s。
開発品の方が通風断面積が小さいため圧力損失が大きい。
・開発品は市販Alヒートシンクに比べて熱抵抗が低い（温度が上がり難い）
・市販Alヒートシンクは発熱量が増えると温度上昇量が増加するが、開発品は温度上昇量が一定
⇒放熱容量に余裕がある

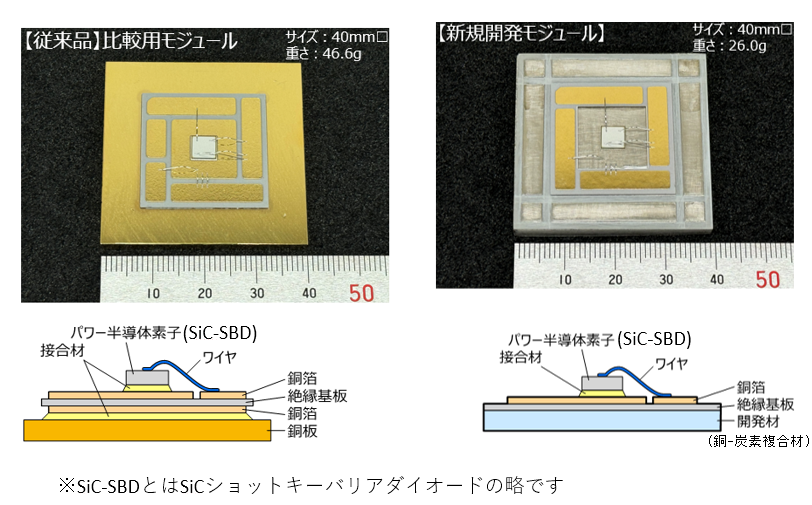

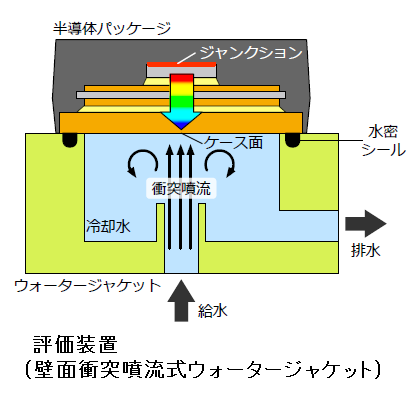

２、半導体を実装したヒートスプレッタの水冷評価
従来のモジュールの積層状態に比べ新規開発モジュールは下図の様に簡素化した。
また、開発材は新たに開発した 銅-炭素の複合材を使用した。
過渡熱抵抗と構造関数を用いて測定した結果、
開発品は従来品（銅板）に比べて熱抵抗が８％低く、重量は４４％軽減され、
ジャンクション - ケース間の熱抵抗が低くなっており従来の銅ベース板に比べ、
熱容量が少ない。
つくば産総研先進パワーエレクトロニクス研究センター評価
銅-炭素複合材 (Cu-C)放熱基板
当社は銅と天然黒鉛の複合材によって、８００W/Km以上の世界最高の値をで安定的に焼結することが出来ます。
